一、产品描述

●产品名称:LED线性视频灯

●产品型号:LX-YR3025

采用道康宁灌封胶水防水结构,散热性能好,可长期户外使用,工作温度-20℃-50℃。

●内卡式安装支架较好的隐藏于灯体底部,使得线条灯能够很好的和环境融为一体。

●当输入电压或负载电阻变化时,控制电路会自动调整输出电流或电压,以维持恒定的功率输出。

●采用插拔式连接方式,采用快插自锁公母插头。

所有螺栓等紧固件采用304#不锈钢。

●具备故障侦测与反馈功能系统。

●新一代独特全结构防水设计,保证产品的美观性和稳定性。

●具有恒定功率输出功能,保证单色输出时与标的功率相同。

*产品根据需求对光源数量,单个光源功率,灯具长度定制。



二、技术说明

产品名称:LED线性视频灯



芯片:CREE/OSRAM。

●灯体采用优质航空铝挤压成型,具备良好的散热性能。

采用超白钢化玻璃,高透光率玻璃面罩,透光率高达93%。

表面处理:阿克苏·诺贝尔抗紫外线聚酯粉喷塑。

●光束角:10*45°/15*60°/25*45°。

●控制方式:常亮/DMX512

●防护方式:IP67(灌胶防水)



序号

型号

光源色温

光源数量

系统功率

芯片/光源品牌

外形尺寸

可选配件

1

LX-YR3025

单色可选/白(3200K)

48

12W/15W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

2

LX-YR3025

单色可选/白(3200K)

24

12W/15W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

3

LX-YR3025

单色可选/白(3200K)

18

18W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

4

LX-YR3025

单色可选/白(3200K)

24

24W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

5

LX-YR3025

RGB

48

12W/15W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

6

LX-YR3025

RGBW

48

12W/15W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

7

LX-YR3025

RGB

18

18-36W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

8

LX-YR3025

RGBW

18

18-36W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

9

LX-YR3025

RGB

24

24-48W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

10

LX-YR3025

RGBW

24

24-48W

CREE/OSRAM

1000×30×25mm

遮光板/蜂窝网

11

备注

如以上配置不在选定范围内 , 可根据要求特别定制。

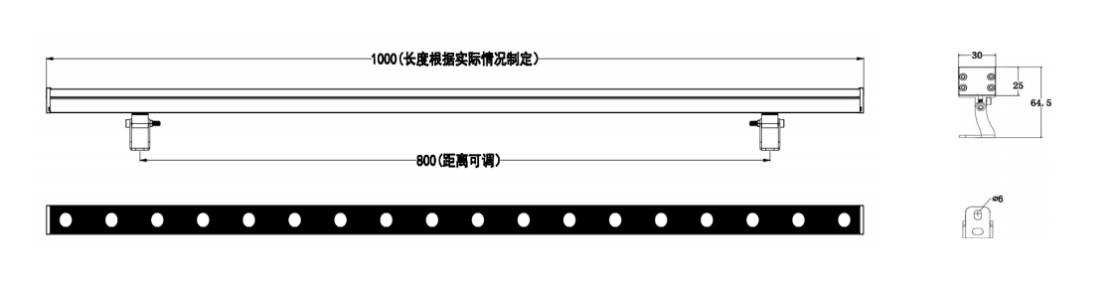

灯具尺寸(单位:mm)





安装示意图



三、应用范围

LED线性视频灯适用于景区公园、广场园林、建筑外墙、桥梁、江河堤岸等,也可应用于娱乐场所、室内的灯光渲染效果。
